W zamieszczonym w poprzednim numerze „Buduj z Głową” artykule pt. „Stan przygotowań projektów ustaw oraz norm dotyczących znakowania energetycznego ...” przedstawiono wykaz projektów ustaw, rozporządzeń oraz norm dot. znakowania energetycznego budynków zgodnie z Dyrektywą 2002/91/EC. Jedno z rozporządzeń dotyczy zakresu i formy świadectwa energetycznego budynku lub lokalu mieszkalnego.
Zgodnie z Rozporządzeniem Ministra świadectwo takie powinno składać się z 6 części:
- Strony tytułowej zawierającej takie dane jak: numer, typ budynku, adres i nazwę lub nazwiska właściciela, zintegrowaną charakterystykę energetyczną, klasę budynku, datę wydania i datę ważności, imię i nazwisko oraz nr licencji audytora energetycznego.
- Charakterystyki techniczno-użytkowej budynku zawierającej: przeznaczenie budynku i rok oddania do użytkowania, liczbę kondygnacji, kubaturę ogółem, kubaturę i powierzchnię części ogrzewanej, rodzaj konstrukcji, rodzaj systemu ogrzewania i wentylacji, przygotowania c.w.u., klimatyzacji, a w przypadku budynków użyteczności publicznej także oświetlenia, rysunki (rzut i przekrój) lub zdjęcia.
- Charakterystyki energetycznej budynku zawierającej dane ilościowe i porównawcze zapotrzebowanie na energię do: ogrzewania i wentylacji, przygotowania ciepłej wody użytkowej, klimatyzacji, zapotrzebowania na energię elektryczną dla celów oświetlenia (tylko budynki użyteczności publicznej).
- Obliczeń zintegrowanej oceny energetycznej budynku wykonuje się jako obliczenie wskaźnika EP ze wzoru:
EP = Ng•fg + Nw•fw + Nk•fk + Ns•fs
gdzie:
Ng – wskaźnik charakterystyki zapotrzebowania energii na ogrzewanie i wentylację,
Nw – na podgrzanie wody,
Nk – klimatyzację i chłodzenie,
Ns – oświetlenie.
Ng (w,k,s) = w •Eg1(w1,k1,s1)/Eg1r (w1r,k1r,s1r)
wartość współczynnika „w” należy przyjmować w zależności od rodzaju nośnika energii; energia elektryczna 2,5; biomasa 0,5; energia słoneczna i geotermalna 0,0; inne nośniki 1,
wartości współczynników fg, fw ,fk, fs oblicza się z wzoru fg,= Eg/E, fw = Ew/E, fk,= Ek/E, fs = Es/E;
E = Eg + Ew + Ek + Es
Eg1r -wartość referencyjna spełniająca wymagania stawiane budynkom w Warunkach Technicznych.
Wyniki obliczeń należy zestawić w tablicy.
Na podstawie otrzymanej wartości EP ustala się klasę energetyczną budynku.
Ustanowiono 7 klas energetycznych budynku:
A EP ≤ 0,25;
B 0,26 < EP ≤ 0,5;
C 0,51 < EP ≤ 0,75;
D 0,76 < EP ≤ 1,0;
E 1,01 < EP ≤ 1,25;
F 1,26 < EP ≤ 1,5;
G > 1,5.
- Uwagi w sprawie możliwości zmniejszenia zużycia energii
W przypadku budynków istniejących, aby podnieść klasę energetyczną budynku ( a tym samym zwiększyć jego wartość rynkową) można przeprowadzić ewentualną termomodernizację (docieplić przegrody, wymienić wyposażenia techniczne). Duży wpływ na kasę budynku ma rodzaj nośnika energii; w przypadku energii elektrycznej wartość współczynnika wynosi aż 2,5, natomiast dla energii słonecznej i geotermalnej wynosi 0,0.
- Informacje o podstawach prawnych korzystania ze świadectwa energetycznego
Poniżej przedstawiono przykład świadectwa energetycznego sporządzonego dla budynku biurowego.
ŚWIADECTWO ENERGETYCZNE BUDYNKU
Rodzaj budynku: biurowy
Adres: ul. Mickiewicza nr 17
Kod pocztowy: 05-075 Łapy
Nazwisko/nazwa właściciela: .......
Wartość zintegrowanego wskaźnika charakterystyki energetycznej:
EP = 0,99

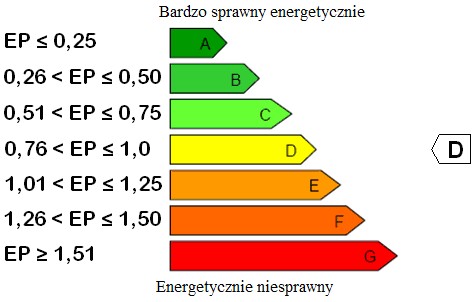

KLASA ENERGETYCZNA BUDYNKU
| Imię i nazwisko oraz adres audytora: |
Jan Nowak Białystok ul. Ładna 5 |
| Nr licencji: |
Podpis audytora: |
| Data wystawienia: 30.06.2006 |
Data ważności świadectwa: 10 lat |
CHARAKTERYSTYKA TECHNICZNO – UŻYTKOWA BUDYKU
Przeznaczenie budynku: biurowy
Rok oddania do użytkowania: 1980r.
Liczba użytkowników: 100
Rodzaj konstrukcji budynku: szkieletowa żelbetowa
| Rodzaj danych |
Wartość |
| Kubatura części budynku o regulowanej temperaturze powietrza Vc m3 |
13 844,0 |
| Powierzchnia pomieszczeń o regulowanej temperaturze powietrza Ac m2 |
3 156,6 |
| Współczynniki przenikania ciepła U W/m2K
• ścian zewnętrznych
• okien
• drzwi
|
0,30
1,10
2,10
|
System ogrzewania i jego sprawność: centralne, ηk = 0,86
System wentylacji: grawitacyjna
System przygotowania ciepłej wody i jego sprawność: centralne, ηp = 0,60
Rodzaj oświetlenia: rtęciowe i żarówkowe
Fot 1. Elewacja wschodnia budynku
CHARAKTERYSTYKA ENERGETYCZNA BUDYNKU
|
Omówienie danych charakterystyki energetycznej
|
Charakterystyka użytkowania energii na poszczególne cele
|
| Ogrzewanie i
wentylacja
|
Przygotowanie
ciepłej wody
|
Klimatyzacja
chłodzenie
|
Oświetlenie |
| Wskaźniki
charakterystyki
energetycznej
|
Nazwa i jednostka
|
Jednostkowe
zapotrzebowanie
energii
[kWh/m3a][1]
|
Zużycie energii
na podgrzanie
1 m3 wody
[kWh/m3]
|
|
Moc jednostkowa
[W/m2]
|
| Wartość dla budynku |
Egl = 29,01 |
Ewl = 112,70 |
-- |
Esl = 9,14 |
| Wartość referencyjna |
Eglr = 30,92 |
Ewlr = 84,52 |
-- |
Eslr =11,58 |
|
wi • (Eil /Eilr)
|
Ng = 0,94 |
Nw = 1,33 |
-- |
Ns = 1,97 |
| Rodzaje nośników energii (wg oznaczeń poniżej) i ich procentowy udział w ilości energii zużywanej na dany cel |
Gp
100%
|
Gp
100%
|
-- |
EE
100%
|
| Średnioważony współczynnik nośnika energii |
wi = 1,0 |
ww= 1,0 |
-- |
ws = 2,5 |
| Udział ilości energii zużywanej na dany cel do całkowitego zużycia energii |
fg = 0,89 |
fw = 0,06 |
-- |
Fs = 0,04 |
| Całkowite roczne zużycie energii [kWh/a] obliczone dla danego celu |
Eg = 4016277,24 |
Ew = 28794,85 |
-- |
Es = 19011,7 |
| Oznaczenie nośników energii:
G – gaz sieciowy K – koks B – biomasa S – energia słoneczna E – energia elektryczna X – inne
Gp – gaz płynny W – węgiel Op – olej opałowy T – energia geotermalna Z – ciepło z sieci
|
Wskaźnik zintegrowanej charakterystyki energetycznej budynku
EP = Ng• fg + Nw fw + Ns•fs
EP = 0,94•0,89 + 1,33•0,06 + 1,97•0,04 = 0,99
Uwagi w sprawie możliwości zmniejszenia zużycia energii
W chwili obecnej nie ma potrzeby przeprowadzania prac termodernizacyjnych, ponieważ budynek jest po gruntownym remoncie – współczynniki przenikania ciepła U wszystkich przegród są poprawne. Proponuje się przy kolejnej modernizacji rozważyć możliwości zastosowania „odnawialnych nośników energii” np. kotła na biomasę, czy kolektorów słonecznych, przez co można uzyskać poprawienie klasy energetycznej budynku (przesunięcie z klasy D do klasy C, lub nawet do B).
Informacje o podstawach prawnych korzystania ze świadectwa energetycznego
1) Niniejsze świadectwo energetyczne budynku zostało wydane na podstawie dokonanej oceny energetycznej budynku oraz kontroli niektórych urządzeń w zakresie efektywności energetycznej zgodnie z przepisami Ustawy z dnia … o ocenie energetycznej budynków (Dz.U. nr …, poz. …) oraz Rozporządzenia Ministra Budownictwa z dnia … w sprawie zakresu i formy Świadectwa energetycznego budynku oraz lokalu mieszkalnego (Dz.U. nr …, poz. …).
2) Świadectwo traci ważność po upływie terminu podanego na str. 1 oraz w przypadku zmiany przeznaczenia budynku lub wykonania modernizacji w dużym zakresie.
3) Ustalona w świadectwie klasa energetyczna budynku wyraża porównanie jego charakterystyki energetycznej z charakterystyką budynku referencyjnego.
4) Klasy energetyczne ustalono na podstawie obliczonego zintegrowanego wskaźnika charakterystyki energetycznej, w porównaniu do wskaźnika 1 wyrażającego zużycie energii w budynku referencyjnym.
5) Wyższą klasę energetyczną budynku można uzyskać przez poprawienie / zmianę nośnika energii.
Materiały
1. Sas-Micuń A.: System oceny energetycznej budynków w Polsce. Materiały Bud. 2/2005 (nr 390).
2. Panek A., Trząski A.: Metoda określania wymagań charakterystyki energetycznej budynków. Materiały Budowlane 2/2005 (nr 390).
3. Sas-Micuń A.: System oceny energetycznej budynków – proponowane rozwiązania prawne” Materiały Budowlane 1/2006 (nr 401).
4. Panek A., Robakiewicz M., Jędrzejuk J.: Metoda określania charakterystyki energetycznej budynków. Materiały Budowlane 1/2006 (nr 401).
[1] wg projektu Rozporządzenia jednostka odnosi się do powierzchni ogrzewanej [ (kWh/m2)/a ]
