Od deski kreślarskiej do cyfrowego modelu – zwięzła historia projektowania

Fizyczność rzemiosła i „chirurgia” na kalce

Zanim cyfrowa rewolucja na dobre zagościła w pracowniach, projektowanie było procesem żmudnym, wymagającym nie tylko wiedzy inżynierskiej, ale i ogromnej precyzji manualnej. Myśl projektowa była przenoszona najpierw na kalkę techniczną. Do tego celu używano redisówek, później rapidografów. Tak powstałe projekty to świadectwo ery, w której każda linia miała swoją fizyczną wagę, a gdy pojawił się błąd, często pracę trzeba było zacząć od nowa. Tusz na kalkę spływał przez cieniutką rurkę z igłą, a narzędzie należało trzymać prawie pionowo. Zbyt wolny ruch kończył się kleksem, za szybki – przerywaniem kreski. Grubość linii – od 0,13 mm do 2,0 mm – nie mogła być przypadkowa – cienką kreską rysowało się osie, grubszą ściany, a najgrubszą wymiary. Praca na desce kreślarskiej nie wybaczała dekoncentracji.

Kolejnym wyzwaniem było opisanie projektu. Zanim nastąpił czas, w którym czcionki wybiera się z listy w programie, każdą literę i cyfrę trzeba było ręcznie odrysować z szablonu lub precyzyjnie wykreślić. Wytrenowanie ręki wymagało lat wytężonej pracy, a perfekcyjne ręczne pismo techniczne było wówczas znakiem najwyższego profesjonalizmu. Wzornik z literami był wypełniany dosłownie milimetr po milimetrze.
Prawdziwy test charakteru następował w momencie błędu. Ponieważ tusz wnikał w strukturę kalki, poprawki były inwazyjne. Używano do tego skalpela lub żyletki, którymi delikatnie zeskrobywano zaschnięty tusz.
Korygowanie błędu lub po prostu usunięcie kleksa było pracą chirurgiczną.  Zaschnięty tusz trzeba było usunąć tak, by nie przeciąć lub nie przedziurawić kalki, a na koniec miejsce to wygładzić paznokciem lub gładką końcówką obsadki, by ponownie naniesiony tusz nie rozlał się w uszkodzonych włóknach papieru.

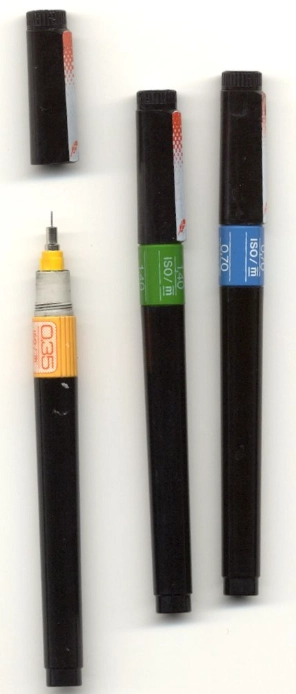

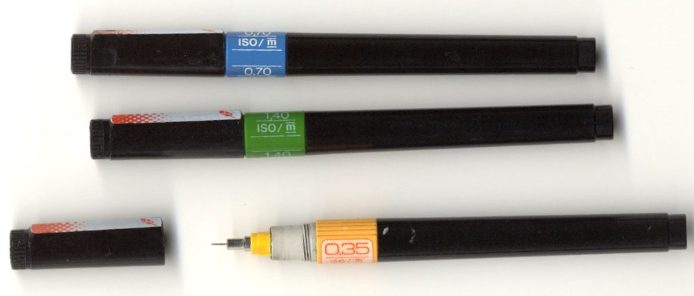

Kolejnym wyzwaniem było utrzymanie w dobrym stanie narzędzi kreślarskich. Pracę kończyło się precyzyjnym czyszczeniem rapidografów. Każdą końcówkę należało rozkręcić, umyć w wodzie z dodatkiem detergentu, wysuszyć i na końcu złożyć. Ze wglądu na delikatność elementów wymagało to ostrożności oraz precyzji. Często podczas kreślenia lub czyszczenia dochodziło do uszkodzenia rapidografów, szczególnie tych o najmniejszych średnicach.

W epoce narzędzi tuszowych „produkcja” rysunku była procesem oddzielonym od samego projektowania. Szacuje się, że przygotowanie pełnej dokumentacji technicznej domu jednorodzinnego zajmowało od 150 do 240 roboczogodzin. Największym wyzwaniem była jednak koordynacja międzybranżowa. Wiele kolizji projektowych rozwiązywano dopiero na budowie – za pomocą młota i dłuta. Architekt, konstruktor i instalator pracowali na osobnych arkuszach. Dopiero nałożenie wszystkich warstw na siebie – pod światło w oknie lub na specjalnych podświetlanych stołach – pozwalało z trudem ocenić, czy np. rura kanalizacyjna nie przecina się z belką konstrukcyjną. Przy skomplikowanych obiektach błędy ludzkiego oka były nieuniknione. Pomyłki wychodziły na jaw zazwyczaj dopiero na placu budowy, co oznaczało gigantyczne koszty i wielomiesięczne opóźnienia.

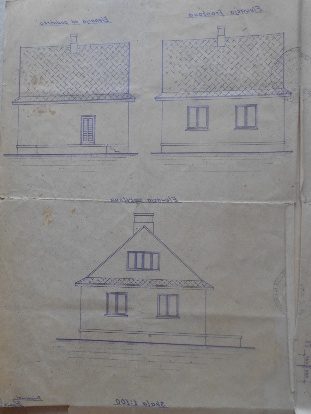

Do tego dochodziła jeszcze alchemia powielania: zapach amoniaku i błękit ozalidów. Gotowa, wysłużona tygodniami prac kalka była jedynie matrycą. Oryginału rysunku nie oddawano na budowę – był zbyt cenny. Aby go powielić, stosowano światłokopię (ozalid). Kalka była naświetlana lampami UV na papierze światłoczułym, następnie trafiała do wywoływarki amoniakalnej. Charakterystyczny, ostry zapach amoniaku był nieodłącznym elementem pracy inżyniera. Gotowe rysunki miały specyficzny, błękitny lub fioletowy odcień, a ich świeżość dosłownie czuć było w powietrzu. Archiwalne rysunki powielane taką metodą wciąż zachowują ten subtelny, charakterystyczny zapach diazokopii — dyskretny ślad technologii, która przez dekady towarzyszyła pracy projektantów.

Maszyny do powielania mogły minimalnie rozciągać papier pod wpływem temperatury, dlatego na każdym arkuszu umieszczano uwagę: „Nie mierzyć z rysunku, brać wymiary z natury lub opisów”. Taki sposób przetwarzania informacji projektowej był stosowany w Polsce jeszcze w latach 90. XX wieku.

Do dziś na wielu uczelniach technicznych studenci pierwszego roku (np. geometrii wykreślnej) wciąż używają ołówka i rapidografu, po to, by poczuć „fizyczność” linii, zanim zaczną operować kodem i modelem 3D. Z perspektywy doświadczonego inżyniera jest to w pełni uzasadnione.

Praca w epoce analogowej

Cechy pracy w epoce analogowej były następujące:

• każda linia miała znaczenie,
• proces projektowania był czasochłonny,
• wprowadzanie zmian było trudne i pracochłonne (tusz usuwano żyletką lub skalpelem),
• brakowało koordynacji międzybranżowej: projekty (konstrukcja i instalacje) powstawały osobno, a kolizje były widoczne często dopiero na budowie.

Nowa era: CAD i koniec epoki tuszu

Rok 1963 zapisał się w historii technologii jako moment narodzin komputerowego wspomagania projektowania (CAD). Wszystko zaczęło się na Massachusetts Institute of Technology (MIT), gdzie młody inżynier Ivan Sutherland zaprezentował projekt doktorski – Sketchpad.

W czasach, gdy komputery kojarzyły się z ogromnymi szafami przetwarzającymi karty perforowane, Sutherland zaproponował coś wizjonerskiego: bezpośrednią interakcję człowieka z maszyną za pomocą grafiki. Sketchpad działał na komputerze TX-2 i wykorzystywał pióro świetlne (light pen), które pozwalało użytkownikowi dosłownie rysować na monitorze CRT.
Dlaczego Sketchpad był przełomowy? To nie był zwykły program do rysowania. Sketchpad wprowadził fundamenty dzisiejszych systemów AutoCAD czy SolidWorks:

• obiektowość: system pozwalał na tworzenie „instancji” obiektów – jeśli projektant narysował krzesło, mógł je wielokrotnie kopiować, a zmiana w oryginale automatycznie aktualizowała wszystkie kopie,
• więzy geometryczne (Constraints): użytkownik mógł narzucić rozmieszczenie linii, aby zawsze była pozioma lub prostopadła do innej, co było fundamentem precyzyjnego projektowania,
• interaktywność w czasie rzeczywistym: po raz pierwszy komputer reagował natychmiast na ruch ręki projektanta, stając się partnerem w procesie twórczym.

Choć Sketchpad nigdy nie trafił do komercyjnej sprzedaży i tak był dowodem na to, że komputer może być potężnym narzędziem. Ivan Sutherland, za swój wkład w rozwój grafiki komputerowej, został uhonorowany Nagrodą Turinga, a jego wynalazek pozostaje niekwestionowanym „pradziadkiem” wszystkich systemów CAD, BIM i CGI.
Kolejny przełom nastąpił w latach 70. XX w., kiedy to CAD przestał być kosztowną ciekawostką naukową, a stał się podstawowym narzędziem nowoczesnego przemysłu.
To wtedy, dzięki zapotrzebowaniu i ogromnym nakładom sektora lotniczego i zbrojeniowego, powstały systemy, których nazwy do dziś budzą respekt w biurach projektowych na całym świecie.
W tamtej dekadzie dokonała się ważna zmiana: zrozumiano, że komputer może nie tylko pomagać w rysowaniu, ale też bezpośrednio „rozmawiać” z maszynami w halach fabrycznych. Symbolem tych zmian są trzy potężne systemy:

• CADAM (Lockheed): opracowany przez amerykański koncern lotniczy pierwszy system, który na masową skalę zamienił tradycyjne deski kreślarskie na terminale komputerowe; to dzięki niemu precyzyjny rysunek 2D stał się standardem i fundamentem cyfrowego wytwarzania,

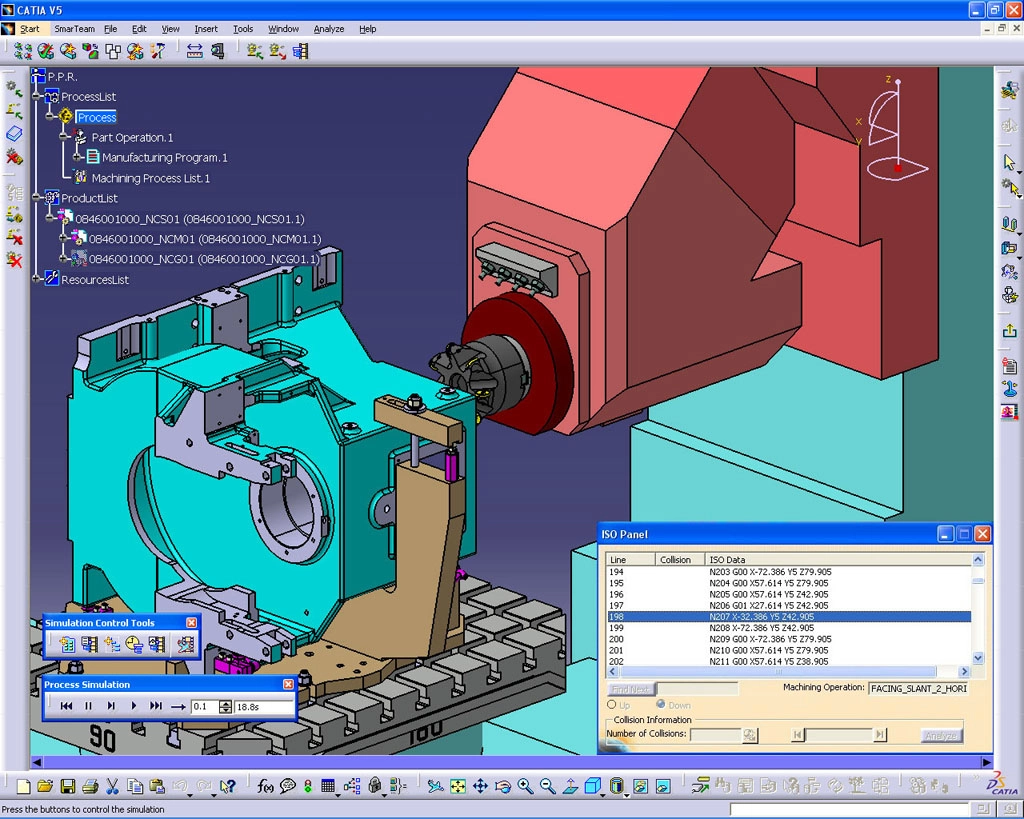

• CATIA (Dassault Aviation): choć jest kojarzona z latami 80., jej korzenie sięgają 1975 r., kiedy to francuscy konstruktorzy myśliwca Mirage potrzebowali narzędzia do modelowania skomplikowanych kształtów 3D; to system, który jako jeden z pierwszych umożliwiał matematyczne definiowanie krzywizn kadłuba i skrzydeł w trzech wymiarach,
• Unigraphics (UGS): ten system dokonał tego, co dziś nazywamy integracją CAD/CAM; jako jeden z pierwszych komercyjnych pakietów pozwalał na płynne przejście od modelu cyfrowego bezpośrednio do instrukcji maszyn produkcyjnych, eliminując błędy wynikające z ręcznego przepisywania wymiarów.

W latach 70. udowodniono, że inwestycja w CAD zwraca się z nawiązką – skraca czas produkcji i pozwala na tworzenie maszyn o geometrii niemożliwej do wykreślenia ręką człowieka. Systemy te działały na potężnych komputerach typu mainframe, zajmujących całe pomieszczenia, ale fundament pod współczesną inżynierię został wylany.

Era AutoCAD-a

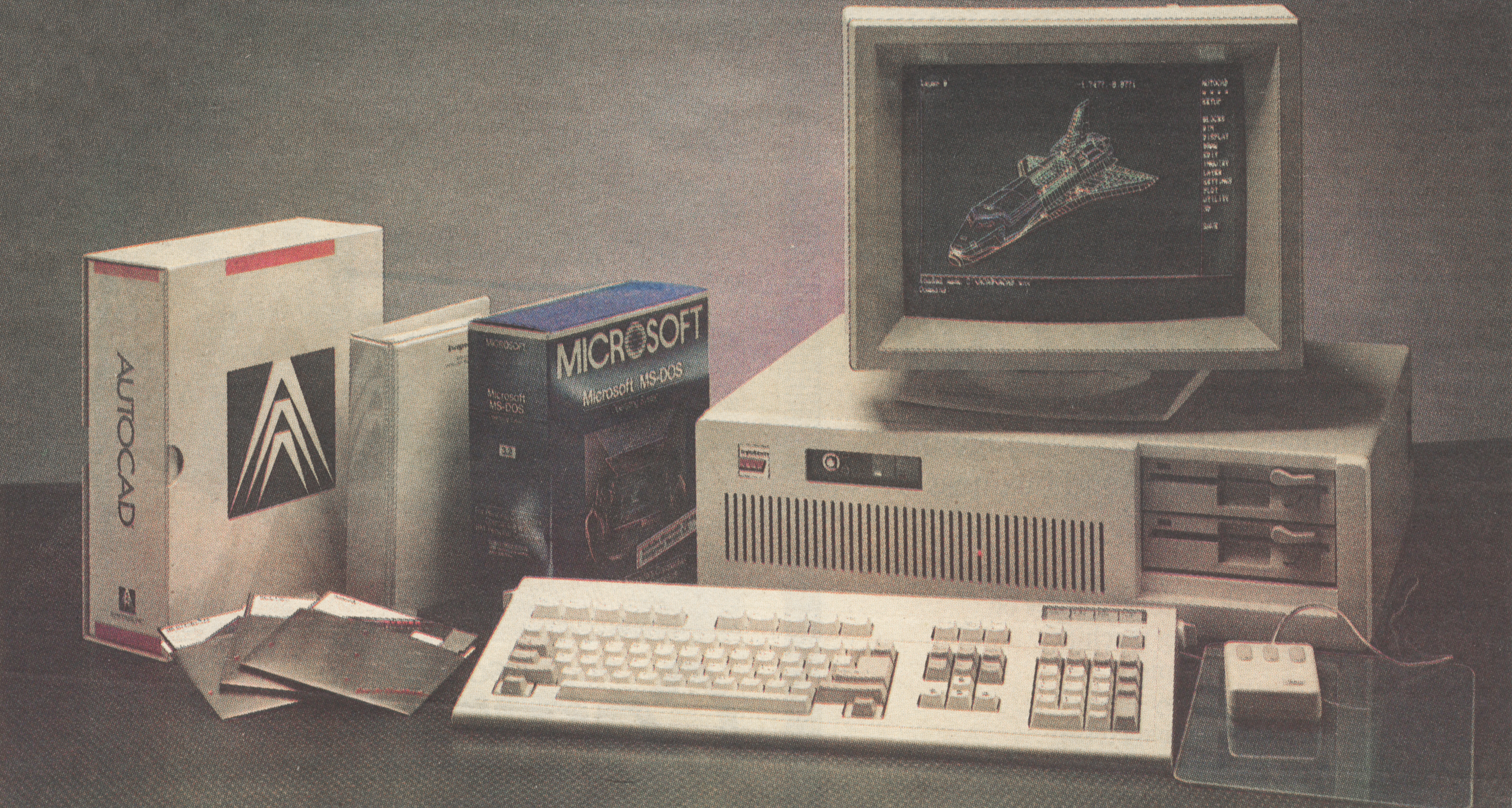

Kolejny globalny przełom nastąpił w 1982 r., kiedy John Walker z zespołem dwunastu programistów (znanych później jako „The Flying Twelve”) z nowo powstałej firmy Autodesk zaprezentował światu program AutoCAD. Twórcy dokonali niemożliwego: zamknęli potęgę inżynieryjnego projektowania w pudełku z dyskietką. Sprawili tym samym, że AutoCAD stał się dla inżynierów tym, czym dla pisarzy edytor tekstu – narzędziem, które odebrało profesjonalne kreślarstwo elitom i oddało je w ręce szerokiego grona użytkowników. Można powiedzieć, że wprowadzenie AutoCAD-a było dla inżynierii i architektury tym, czym wprowadzenie Forda T do motoryzacji. Program nie miał początkowo tak zaawansowanych funkcji 3D, jak miała CATIA, ale to dzięki niemu cyfrowe kreślarstwo stało się powszechne. W ciągu zaledwie kilku lat tradycyjne deski kreślarskie (rajzbrety) zaczęły znikać z biur projektowych. W ich miejsce ustawiano monitory.

Wprowadzenie systemu AutoCAD zrewolucjonizowało uciążliwe w erze kalki i tuszu wykrywanie kolizji, które przez dekady było największą udręką inżynierów. Cyfrowa rewolucja wprowadzona przez Autodesk zmieniła reguły gry. Zastosowano koncepcję warstw (layers), które działały jak nieskończony stos idealnie przejrzystych kalek, wzbogacony o matematyczną doskonałość. Inżynier zyskał pełną kontrolę nad widokiem: mógł w ułamku sekundy wyłączyć instalację elektryczną, aby precyzyjnie przyjrzeć się detalom konstrukcji. To, co wcześniej wymagało godzin ślęczenia z lupą nad stosem papierów, teraz można było zweryfikować kilkoma kliknięciami myszy.

Inteligencja wewnątrz modelu: narodziny BIM

Choć AutoCAD zapanował nad światem 2D i skutecznie okiełznał chaos kolizji, kolejny przełom czaił się tuż za rogiem. Branża zrozumiała, że samo „cyfrowe kreślarstwo” to za mało – potrzebne było narzędzie, które nie tylko rysuje, ale przede wszystkim „rozumie” to, co tworzą projektanci. Tak narodził się BIM (Building Information Modeling).

W tradycyjnym rysunku CAD ściana to tylko dwie równoległe linie, w systemie BIM – „inteligentny” obiekt ze szczegółowo opisanymi parametrami. Można zauważyć, że ta idea rozwijała się równolegle do komputerowego przetwarzania informacji projektowej w systemie 2D. Już w połowie lat 80., a więc niedługo po rewolucji Johna Walkera i Autodesk, pionierzy zaczęli kłaść fundamenty pod przełomową w swym zamyśle technologię BIM:

• ArchiCAD (1984) – węgierska firma Graphisoft jako pierwsza wprowadziła koncepcję „wirtualnego budynku” (Virtual Building). Podczas gdy świat zachwycał się AutoCAD-em, użytkownicy ArchiCAD-a na komputerach Apple Macintosh mogli już „stawiać” wirtualne ściany, które miały swoją objętość i strukturę.
• Revit (2000) – ostatecznie zdominował rynek w XXI wieku. Nazwa – skrót od Revise-it (zmień to) – idealnie oddawała nową filozofię: zmiana dokonana w jednym miejscu (np. przesunięcie okna na rzucie) automatycznie aktualizuje projekt.

Dzięki temu, że obiekty (ściana) stały się cyfrowo „świadome", inżynierowie i architekci mogli wyjść poza standardowe trzy wymiary (3D). W nowoczesnym procesie projektowym do modelu dopisuje się kolejne warstwy informacji, zwane wymiarami BIM:

• 4D (czas): każdy obiekt ma określony czas montażu, co pozwala tworzyć symulacje budowy w czasie rzeczywistym.
• 5D (koszt): ściana „wie", ile kosztuje jej postawienie, a zmiana jej długości natychmiast aktualizuje budżet inwestycji.
• 6D i 7D (eksploatacja): model zawiera dane o energooszczędności oraz informacje dla zarządcy budynku (np. datę przeglądu technicznego).

Dlaczego BIM zostawia 2D daleko w tyle?

W świecie linii i kalki (CAD 2D) każda taka informacja musiałaby być zapisana w osobnym segregatorze. W BIM informacja jest nierozerwalnie związana z modelem. To sprawia, że projekt staje się „żywym organizmem” – jeśli zmieni się jeden parametr, reaguje cały system, eliminując błędy i kolizje, które w erze tradycyjnej były nieuniknione.

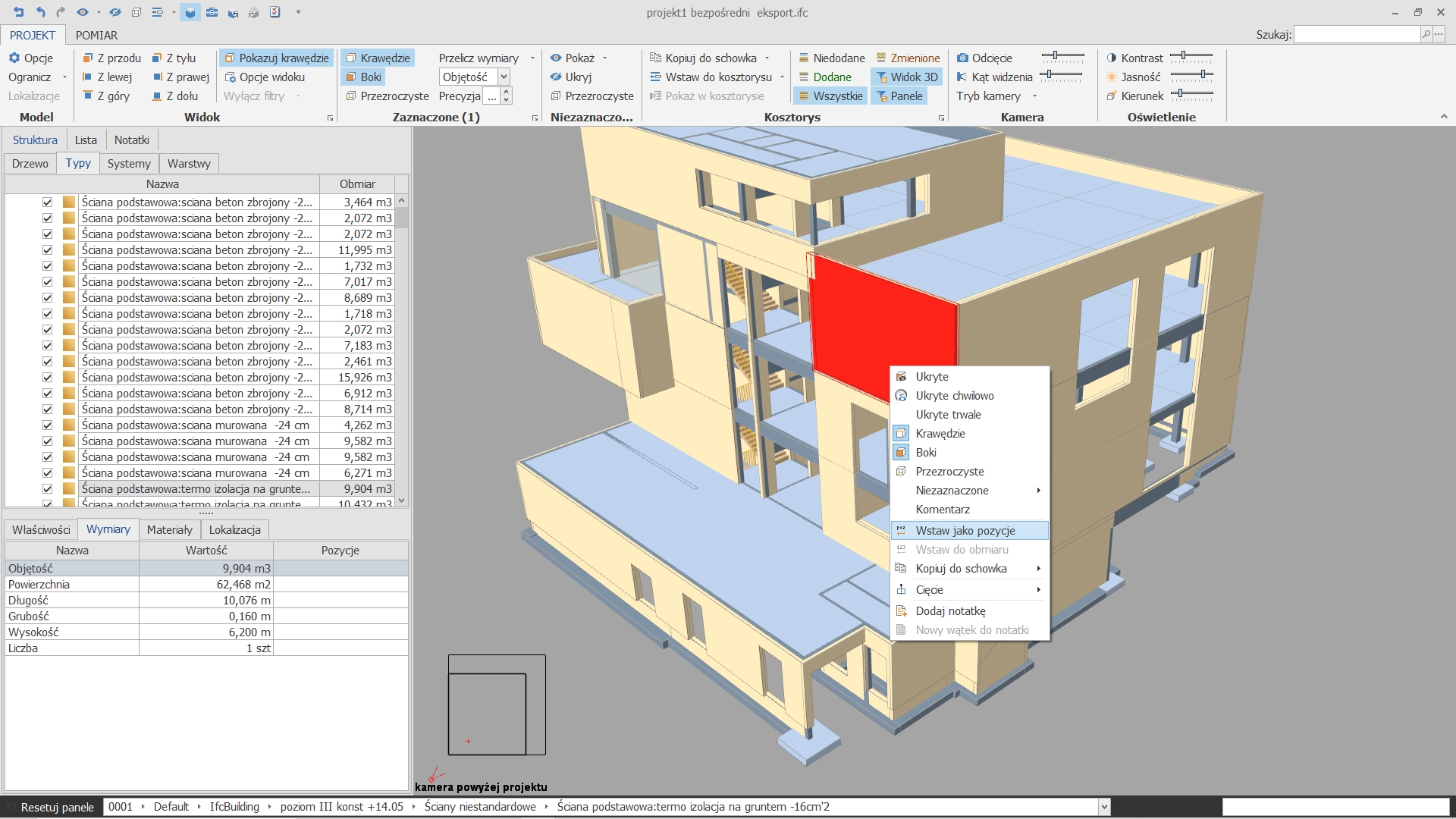

Ten cyfrowy ekosystem rozwija się dynamicznie również w Polsce. Powstają programy w pełni współpracujące z systemem BIM. Przykładem jest oprogramowanie firmy Athenasoft. Jej flagowy produkt, Norma EXPERT, ma przypisany moduł BIM, który rewolucjonizuje pracę inżynierów. Narzędzie to umożliwia bezpośrednie przeglądanie modelu i automatyczne pozyskiwanie precyzyjnych informacji niezbędnych do kosztorysowania (wymiar 5D) oraz tworzenia harmonogramu (wymiar 4D). Pozwala także na szacowanie kosztów eksploatacji budynku. Model BIM to praktyczne narzędzie zarządzania inwestycją na każdym jej etapie.

Przyszłość: projektowanie wspomagane przez AI

Jeśli BIM był przełomem w zarządzaniu informacją projektową, to rozpoczynająca się era sztucznej inteligencji (AI) i projektowania generatywnego jest rewolucją w procesie twórczym. Stoimy na progu czasów, w których inżynier, architekt czy kosztorysant przestaje mozolnie szukać optymalnych rozwiązań projektowo-kosztowych, a zaczyna pełnić funkcję kuratora pomysłów generowanych przez algorytmy.

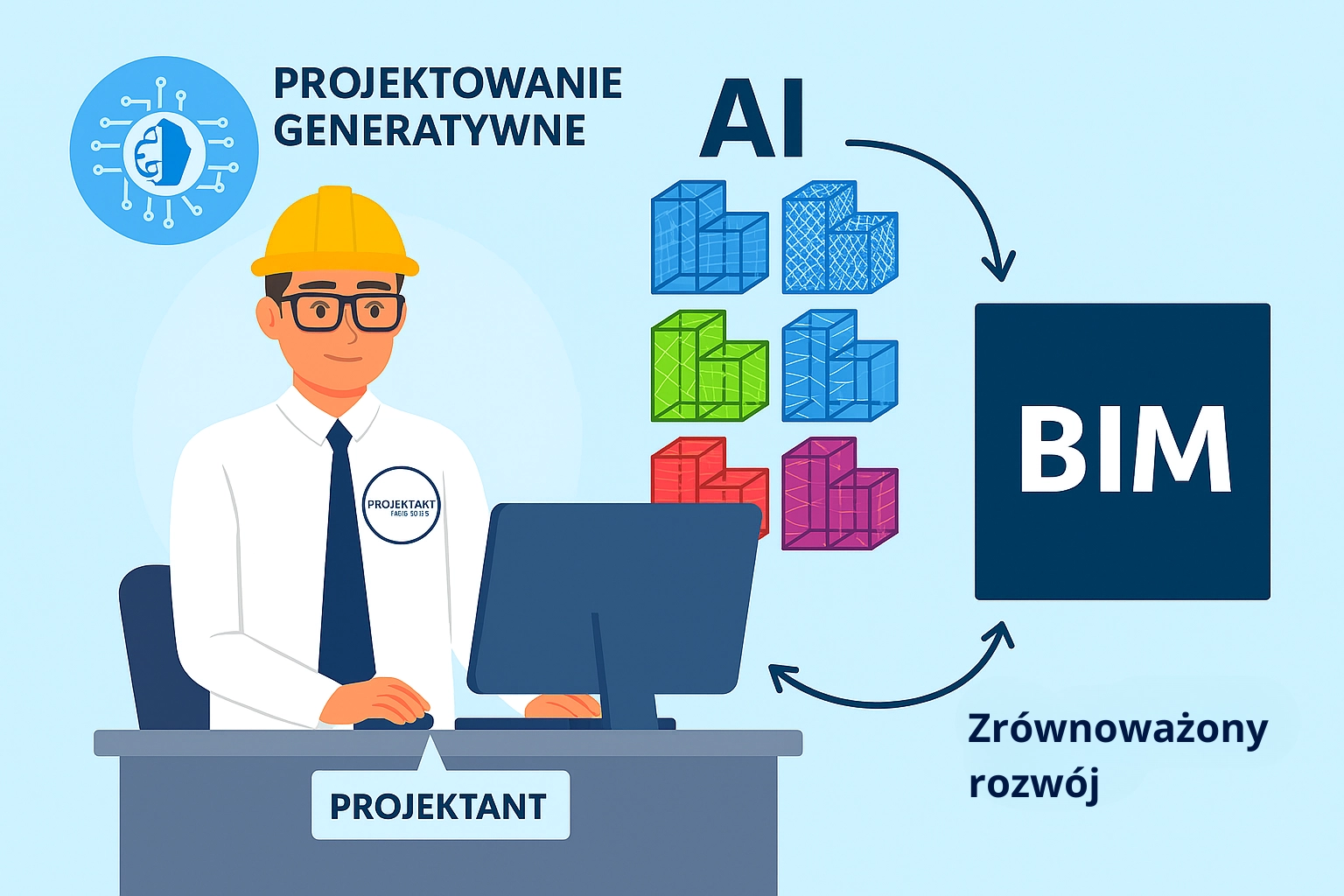

Projektowanie generatywne to proces, w którym role się odwracają: projektant nie rysuje kształtu od podstaw, lecz definiuje cele i ograniczenia (tzw. constraints). System, korzystając z ogromnej mocy obliczeniowej, tworzy setki, a nawet tysiące wariantów, które spełniają zadane kryteria, by znaleźć te optymalne.

 W praktyce wygląda to tak:

• projektant określa parametry: dopuszczalny koszt, wymaganą powierzchnię, nasłonecznienie czy wytrzymałość konstrukcji,
• system generuje setki rozwiązań, z których każde jest matematycznie poprawne.

Kwestie obliczeń konstrukcyjnych mamy obecnie świetnie opracowane. W programach zaszyte są modele korzystające z metody elementów skończonych (MES) i zaawansowanych algorytmów wypracowanych latami przez inżynierów i naukowców. To solidny fundament, od którego zależy bezpieczeństwo współczesnych budowli.

Jednak na naszych oczach do tego zestawu dołącza sztuczna inteligencja (AI), która wykazuje zdumiewające zdolności. Co fascynujące, AI – nawet ta niewytrenowana ściśle pod kątem konkretnych norm budowlanych – potrafi samodzielnie rozwiązywać proste zadania konstrukcyjne, wykazując pewien rodzaj logicznego zrozumienia rozkładu sił i zasad mechaniki.

Bardziej zaawansowane systemy, takie jak Autodesk Robot Structural Analysis, nie zatrzymują się na poprawnej matematycznie analizie zadanych schematów – ewoluują w stronę pełnej integracji ze sztuczną inteligencją (AI). Oprogramowanie zmienia się z kalkulatora w aktywnego doradcę projektowego. AI w procesach konstrukcyjnych będzie odpowiadała za:

• optymalizację topologiczną i generatywną – zamiast ręcznego sprawdzania różnych przekrojów belek, inżynier definiuje cel – np. minimalną wagę przy maksymalnej sztywności – a system sam proponuje najbardziej wydajny układ konstrukcyjny,
• predykcyjną analizę bezpieczeństwa – wyćwiczone maszynowo modele potrafią w ułamku sekundy szacować wyniki skomplikowanych symulacji dynamicznych czy wiatrowych, korzystając z baz danych zawierających tysiące wcześniej przeanalizowanych projektów,
• automatyczną weryfikację normową – systemy zaczynają odgrywać rolę „aktywnego sumienia” inżyniera, automatycznie interpretując zawiłości Eurokodów i sugerując poprawki w zbrojeniu czy profilach już na etapie wstępnego szkicu.

Współczesne projektowanie i symulacje nie ograniczają się jedynie do kwestii architektonicznych, konstrukcyjnych czy instalacyjnych. Dzięki potędze obliczeniowej wspieranej przez AI inżynierowie mogą dziś z niezwykłą precyzją modelować zjawiska krytyczne, takie jak scenariusze pożarowe oraz przebieg ewakuacji w warunkach zagrożenia. Wykorzystanie AI w tym obszarze to milowy krok, bo pozwala na:

• modelowanie dynamiki pożaru (CFD) – algorytmy AI analizują tysiące zmiennych – od rozkładu temperatury i kierunku przepływu dymu, po toksyczność produktów spalania (zależną od użytych materiałów wykończeniowych) – co pozwala na optymalne zaprojektowanie systemów oddymiania i stref pożarowych,
• symulacje behawioralne ewakuacji – zamiast traktować ludzi jako punkty na mapie, systemy tworzą „agentów”, którzy mają cechy ludzkie; algorytmy symulują panikę, uwzględniają ograniczoną widoczność, zatory w przewężeniach, co pozwala sprawdzić, czy drogi ewakuacyjne faktycznie zdadzą egzamin w najczarniejszym scenariuszu,
• optymalizacja systemów ppoż. – AI może podpowiedzieć, gdzie umieścić czujki dymu lub tryskacze, aby skrócić czas reakcji systemu o te sekundy, które decydują o bezpieczeństwie.

W rewolucji, która dzieje się na naszych oczach, dziedzictwo techniczne i warsztat projektowy – wypracowywane żmudnie przez pokolenia – nie odchodzą do lamusa. Przeciwnie, zostają wsparte potęgą AI i spięte klamrą BIM, tworząc zupełnie nową jakość w budownictwie. Model BIM przestaje być tylko bazą danych o geometrii, a staje się laboratorium bezpieczeństwa.
Współczesne oprogramowanie, zarówno systemy konstrukcyjne, jak i kosztorysowe, typu Norma EXPERT, wykorzystuje wiedzę poprzedników. Inżynier może dziś „podpalić” wirtualny budynek, by przetestować wytrzymałość konstrukcji czy przebieg ewakuacji, sprawdzając słabe punkty projektu jeszcze przed wbiciem pierwszej łopaty.

W moim odczuciu cyfrowa ewolucja projektowania służy nie tylko efektywności i estetyce, ale przede wszystkim najwyższej wartości: ludzkiemu bezpieczeństwu. Dzisiejsza technologia to nie tylko narzędzia – to bezpieczny most przerzucony między doświadczeniem minionych pokoleń a wyzwaniami przyszłości.
